鸿鑫百耀｜通过式输送抛丸机 产品介绍

生产厂家：广东鸿鑫百耀智能设备有限公司

一、设备概述

鸿鑫百耀通过式抛丸机（皮带输送式抛丸清理机）属于连续自动化表面强化清理设备。工件由输送带匀速贯穿设备腔体，多台高效抛头定向高速投射钢丸，一次性完成清理作业；支持 24 小时不间断流水线生产，可选普通电控、整机防爆电控方案，广泛用于板材、型材、五金铸件批量处理，支持非标尺寸定制、出口成套包装。

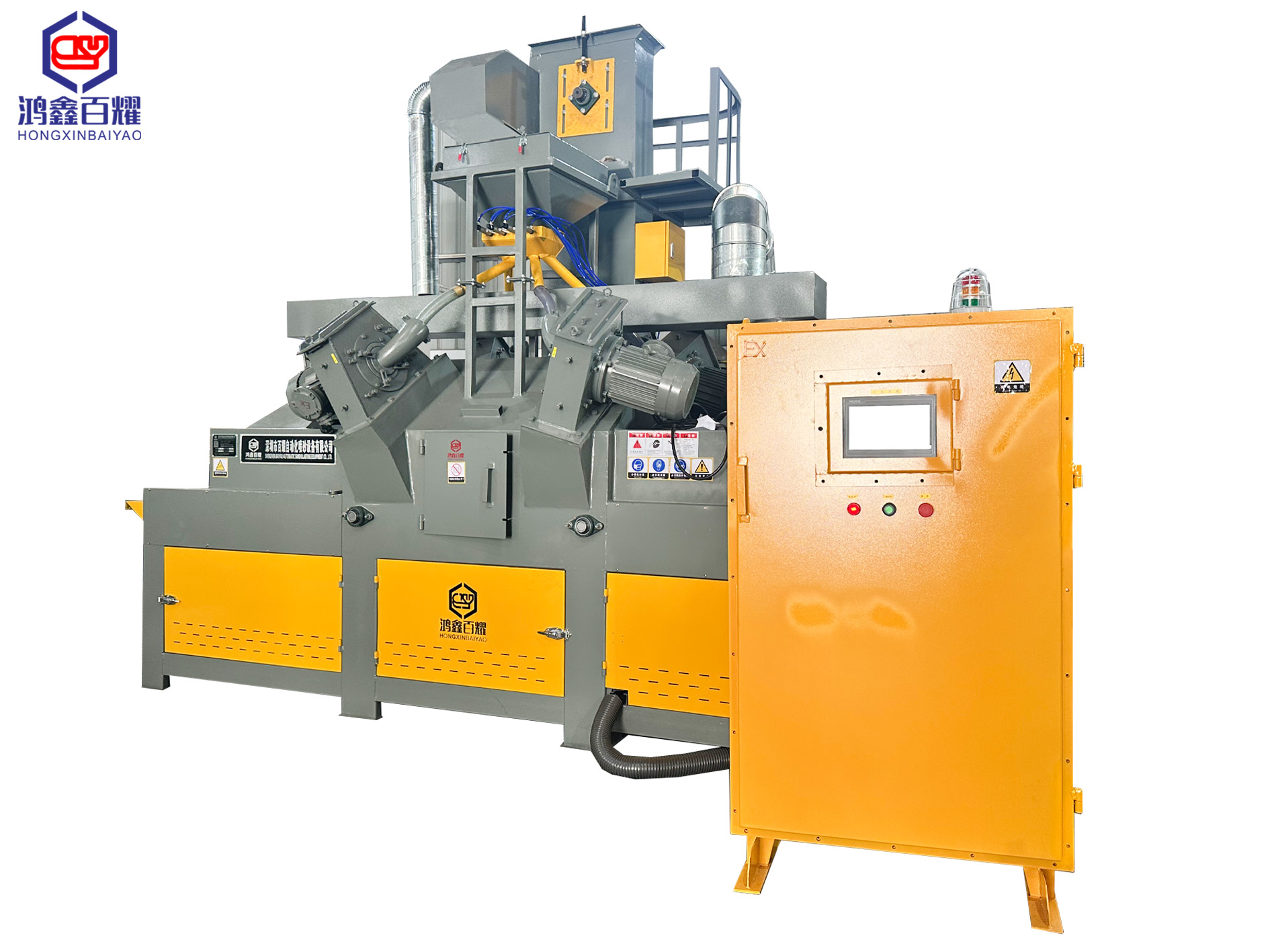

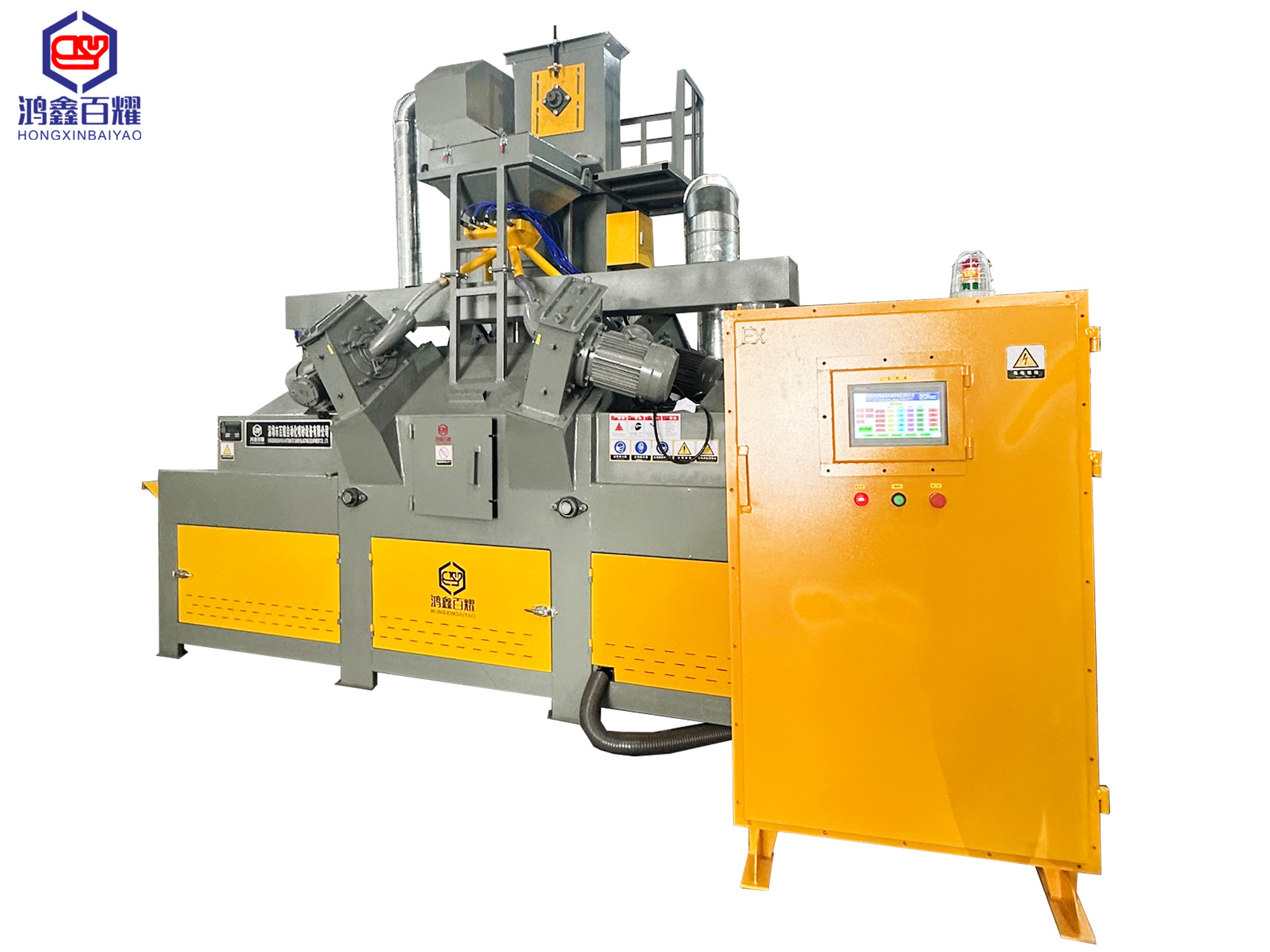

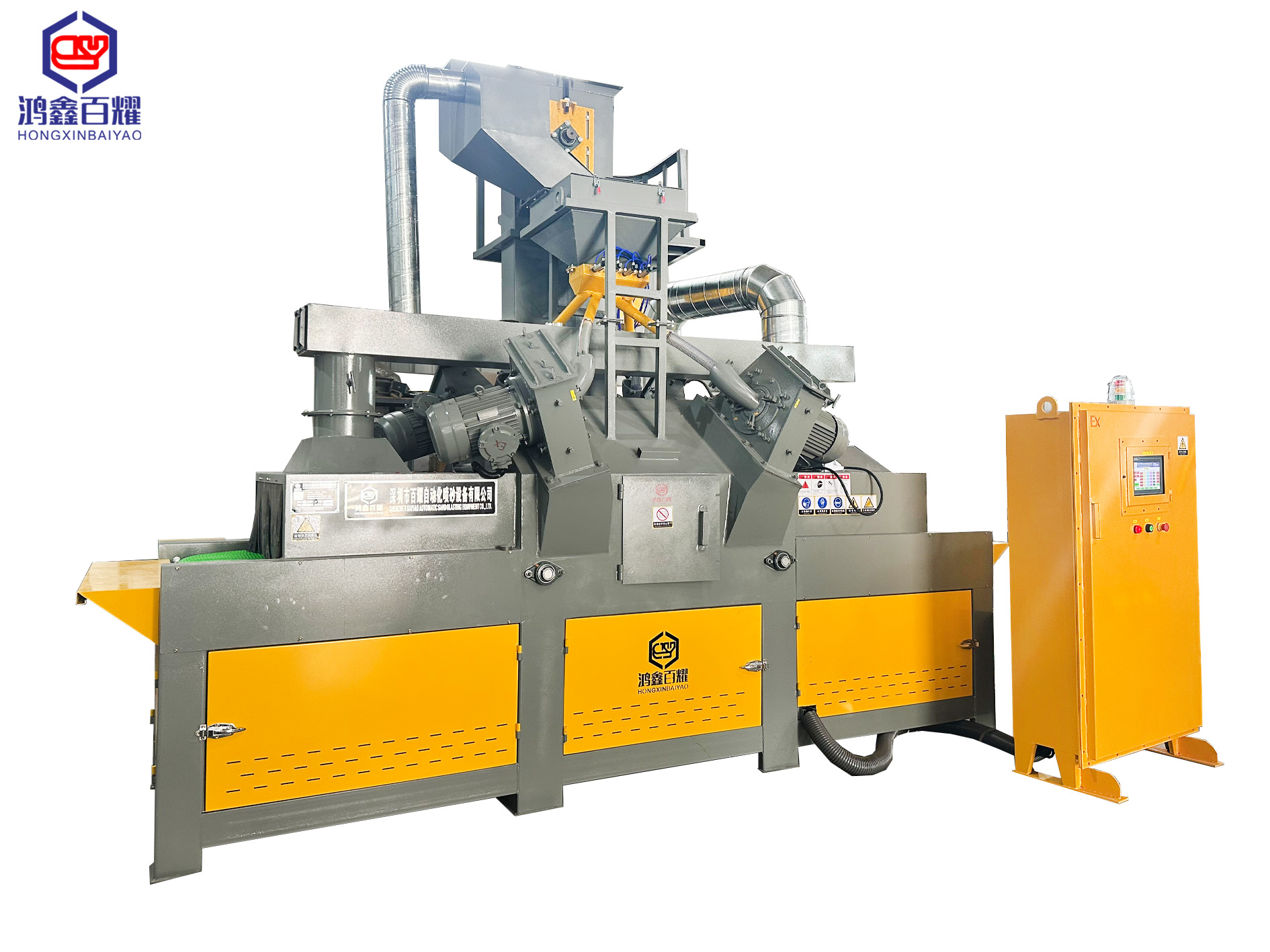

配图机型：双通道多抛头防爆款通过式抛丸机，独立防爆控制柜，适配易燃易爆生产车间。

二、工作原理

工件从进料端进入耐磨输送机构，匀速穿过密闭清理舱；大功率抛丸器高速抛出金属磨料，持续撞击工件表面，去除氧化皮、铁锈、铸造粘砂、毛刺；机体自带丸渣分离系统，钢丸自动回收筛分，合格钢丸循环再次投入抛射，粉尘同步接入除尘系统，废渣自动分离排出，成品从出料端送出，实现连续自动化作业。

三、核心结构配置

1. 清理主机舱体 加厚钢板焊接，内腔铺设高耐磨防护护板，抗钢丸冲击，大幅延长机身使用寿命；全密闭结构，减少钢丸外泄，降低噪音。
2. 高效抛丸器（抛头） 采用高耐磨叶轮结构，抛射量大、清理效率高；可根据工件排布调整抛头角度，全方位覆盖工件表面，无清理盲区；抛头数量按需选配。

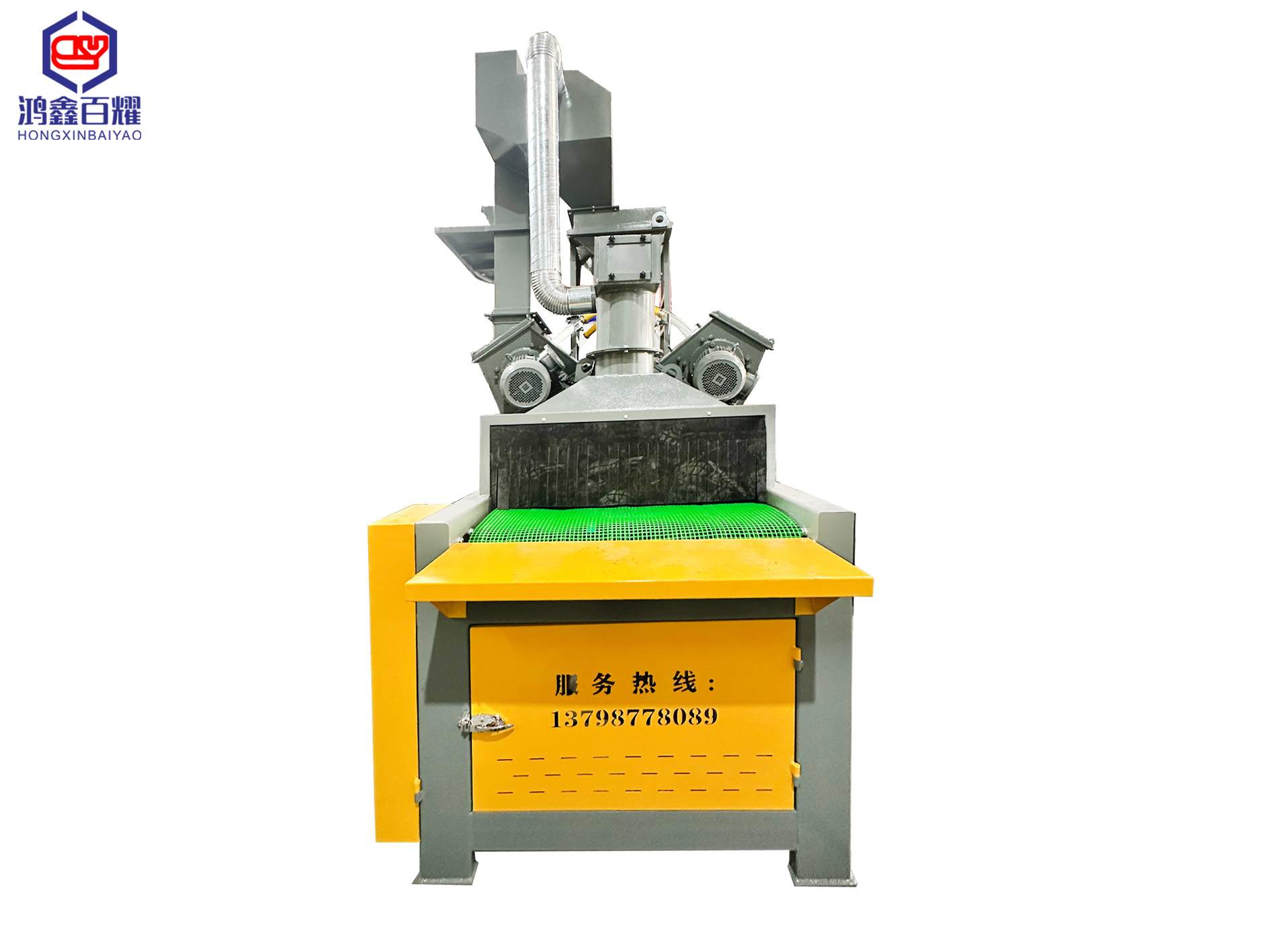

3. 连续输送系统 耐磨皮带输送，输送速度变频可调；常规进料宽度可选 500/600/800/1000/1200mm，适配平板工件、长条型材、规整中小型零件。
4. 丸料循环与分离系统 斗式提升机 + 风选分离器一体化，自动分离粉尘、碎丸、杂质，完好钢丸循环利用；配备丸料补给口，方便定期补充钢丸。
5. 除尘配套系统 配套脉冲布袋除尘器，有效收集清理产生粉尘，废气达标排放，满足环保检查要求。
6. 控制系统（如图防爆机型） 标配 PLC 触摸屏控制；可存储多组工艺参数（输送速度、抛丸启停、运行时长）； 可选整套防爆配置：防爆电机、防爆控制柜、防爆接线管路，图中黄色箱体即为独立防爆电控柜，带警示灯、人机交互触摸屏。
7. 密封防护组件 进出料口多层耐磨橡胶密封条，防止钢丸飞出；舱体配备检修门，方便日常维护更换护板、叶片。

四、设备核心优势

✅ 连续流水线作业，产能高 工件不间断进出，仅需上下料人工，相比吊钩式抛丸机更适合大批量平面类工件，适配自动化产线对接。 ✅ 清理效果均匀稳定 抛头定向布局，速度数字化调节，同一批次工件粗糙度、清理等级一致性强。 ✅ 密闭除尘，环保整洁 封闭式舱体 + 脉冲除尘，粉尘可控，车间扬尘少，轻松通过环保核查。 ✅ 可选整机防爆方案 防爆款消除工况静电风险，适用于涂装前处理、化工配件、涉可燃粉尘加工车间。 ✅ 运维成本低 耐磨配件标准化，钢丸循环回收率高；结构成熟，故障率低，支持长期两班倒生产。 ✅ 灵活非标定制 可加宽进料通道、增减抛头数量、加长清理舱；支持单面清理、上下双面同步抛丸改造。

五、主要加工功能

1. 铸铁、铸铝件去除型砂、氧化皮；
2. 钢材、钢板、型材除锈、除氧化层；
3. 五金冲压件去除毛刺、应力消除；
4. 喷涂、喷漆、电镀前工件表面粗化，增强涂层附着力；
5. 工件表面哑光美化、应力强化处理。

六、适用工件与行业

适用工件：不锈钢板、碳钢板、铝型材、铸件、冲压平板类规整工件 应用行业：钢结构、五金汽配、光伏支架、厨具板材、工程机械、铸造行业、喷涂前处理生产线

七、基础使用条件（参考 800 型标准机型）

1. 供电：三相 380V 50Hz（防爆机型匹配防爆供电标准）
2. 磨料：合金钢丸、不锈钢丸、铝丸等，按需选型
3. 配套：外接脉冲除尘器；场地预留进料、出料摆放空间

八、厂家服务｜广东鸿鑫百耀

1. 支持客户来料免费试样，确认清理效果；
2. 根据工件尺寸、产能需求定制设备方案；
3. 整机出厂调试，上门安装、操作工培训；
4. 国内整车发货，支持外贸出口包装，可供应东南亚海外客户；
5. 长期供应易损件：抛丸叶片、护板、皮带、密封件等。
